Yüksek kapasite, yüksek viskozite, güçlü akış…
Helis Dişli Pompalar
| POMPA DEĞERLERİ | |||
| Q | : 1 – 350 m³/h | T | : 0 ~ 350 °C |
| Hm | : 1 ~ 15 Bar | n | : 50 – 1500 d/d |
| Visc. | : 100 ~ 250.000 SSU | ||

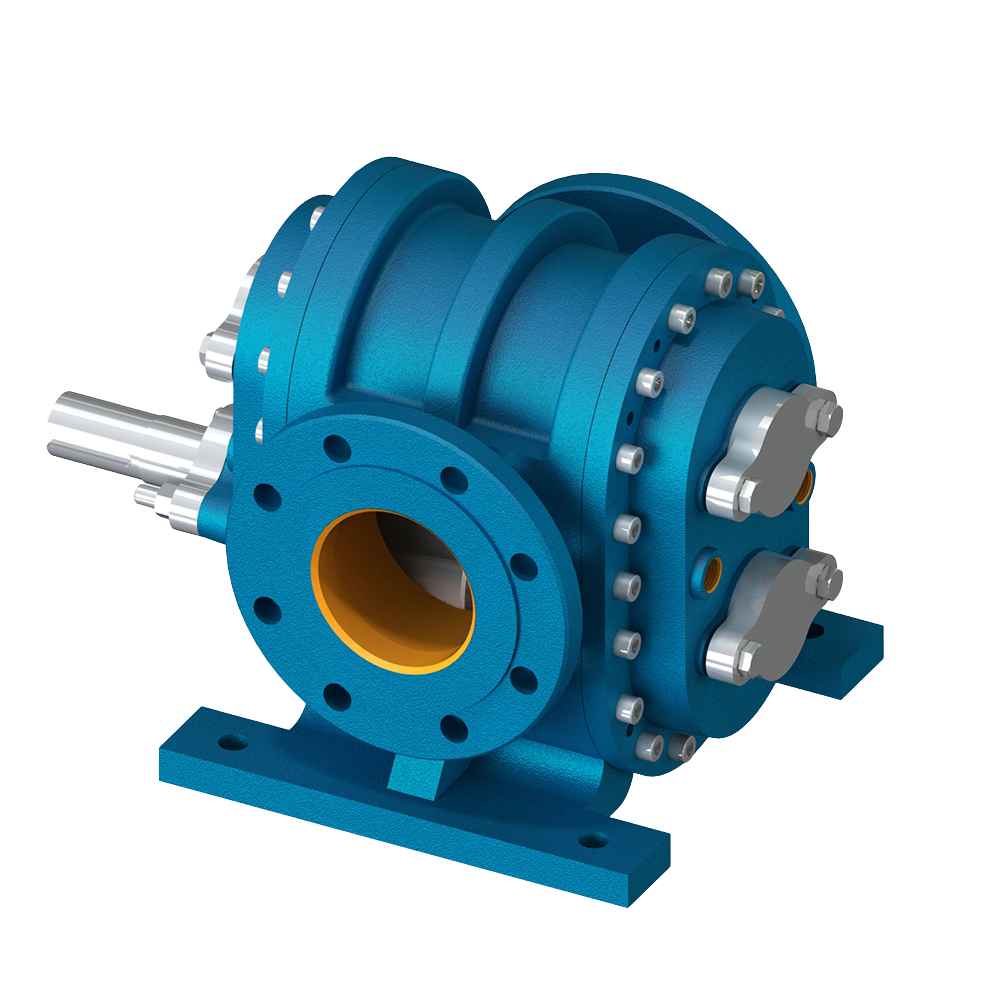

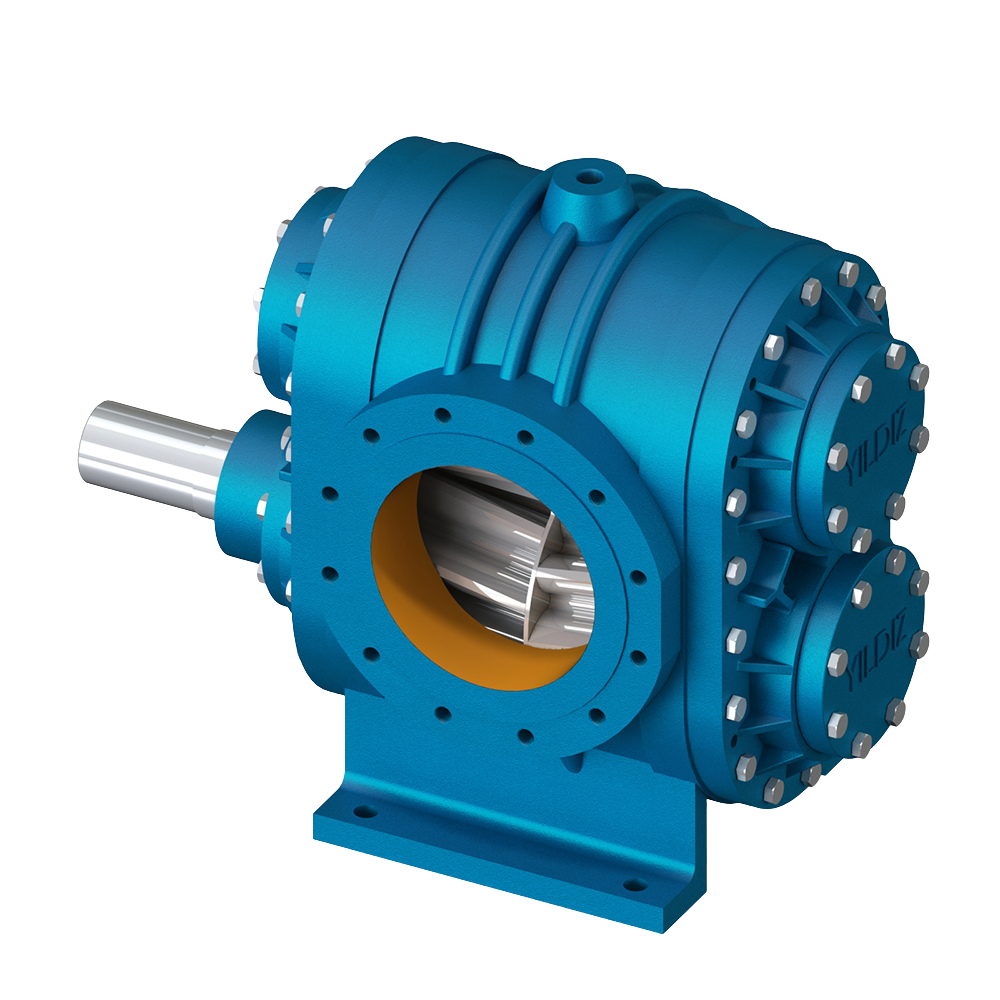

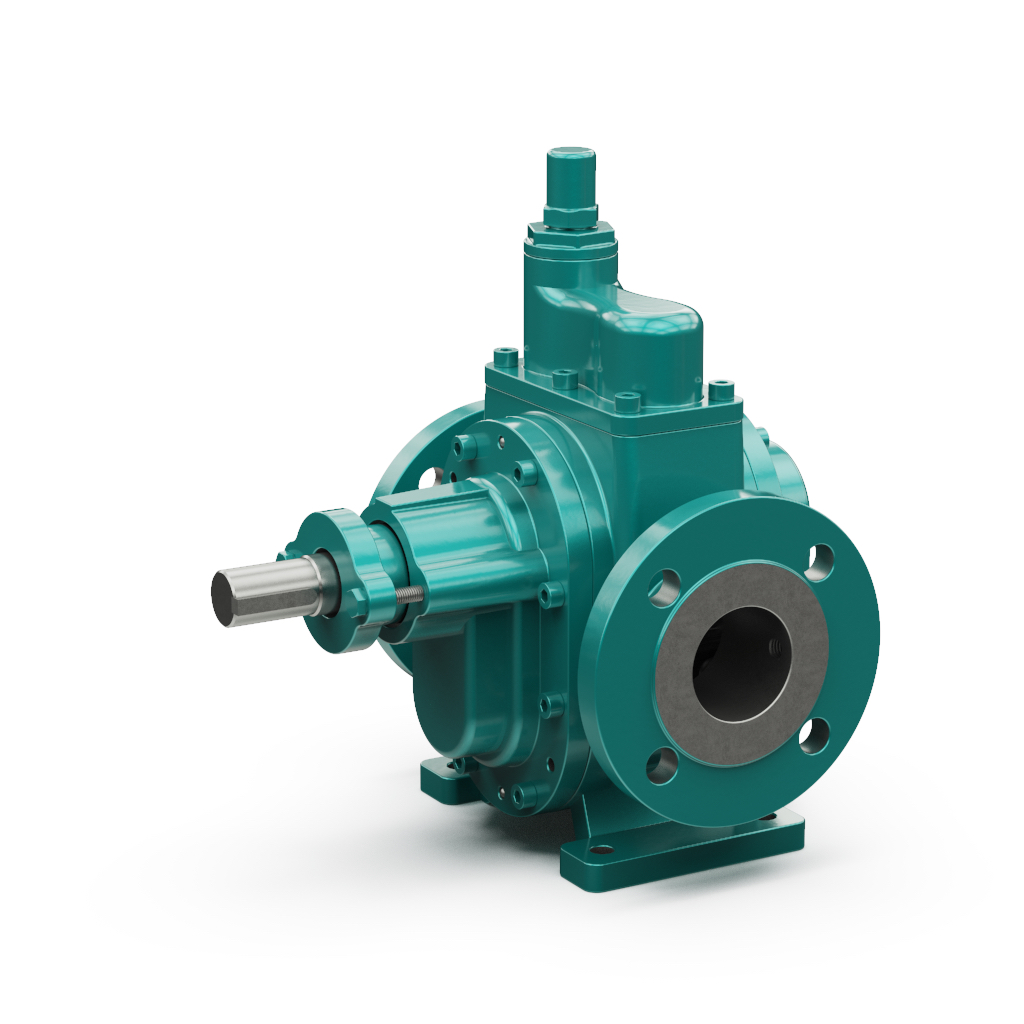

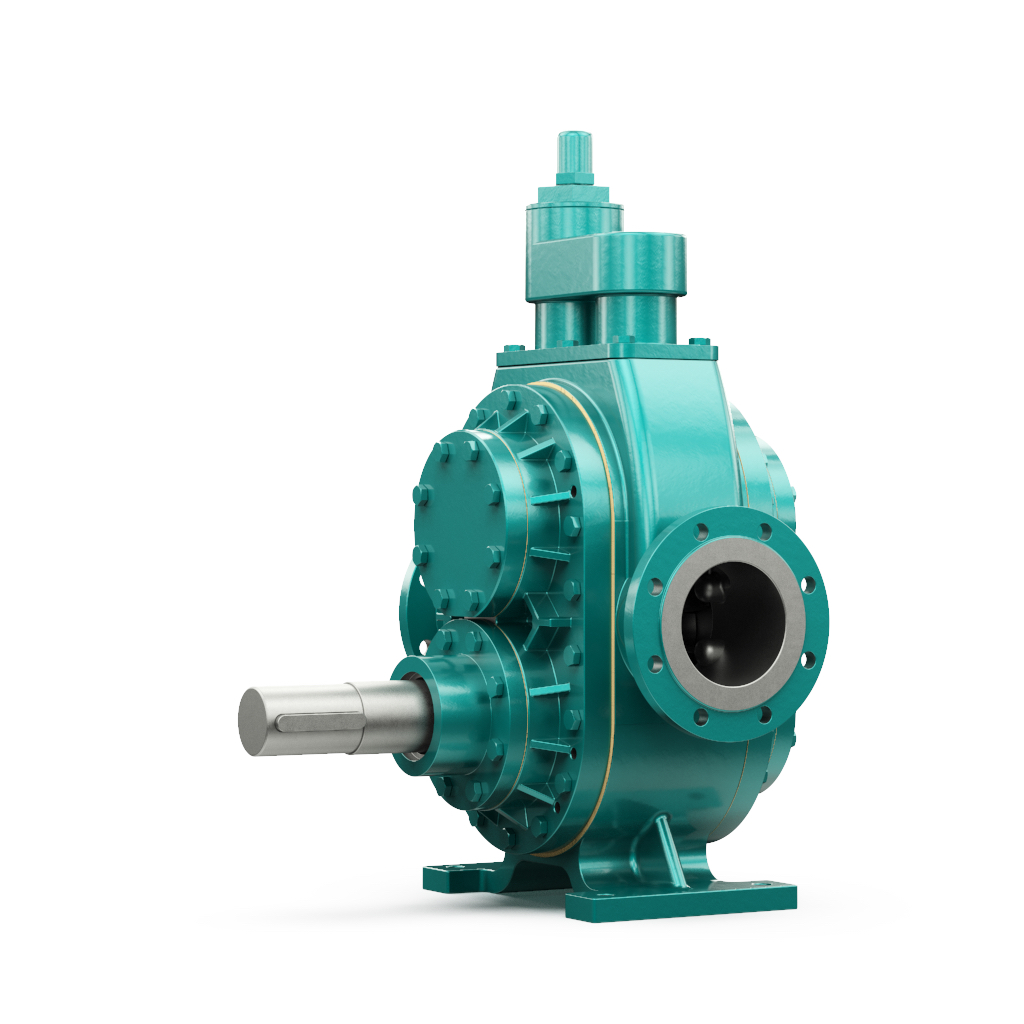

Helis Dişli Pompa Çeşitleri
Ürün Özellikleri
Helis dişli pompalar, dişli pompa prensibiyle yüksek verimlilikle çalışır. Pompa mili, motordan aldığı dairesel hareketi, mil üzerindeki çeviren dişli ile ters yönde dönen diğer dişliye aktarır. Dişliler birbirinden ayrıldıkça, aralarına sıvı dolar. Bu sıvı, dişlilerin dönme hareketiyle basma bölgesine taşınır ve dişlilerin yeniden birleşmesiyle basma kanalına iletilir. Sıvının viskozitesine bağlı olarak, 20 Bar’a kadar basınç elde edilebilir.
Helis dişli yapısı sayesinde, sessiz çalışmanın önemli olduğu ve kesintisiz debi gerektiren uygulamalar için idealdir. Özellikle, fazla koyu olmayan orta basınçlı ortamlarda güvenle kullanılabilir.
Kullanım Alanları
- Motor yağı, mazot, benzin, LPG ve dizel yakıtların taşınması
- Yakıt dolum ve transfer sistemlerinde
- Asitler, bazlar, çözücüler gibi kimyasal sıvıların güvenli transferinde
- Polimer, reçine, boya, vernik gibi yüksek viskoziteli sıvılarda
- Dozajlama ve karıştırma sistemlerinde
- Melas, şeker şurubu, sabun, krem gibi akışkanların aktarımı
Malzeme Seçenekleri
- Pompa Gövdesi, Kapaklar, Dişliler: Dökme (Pik) Demir, Çelik Döküm, Paslanmaz AISI 316 – AISI 316L Döküm, Sfero Döküm
- Yataklar: Bronz, Rulman, Karbon Grafit
- Sızdırmazlık: Yumuşak Salmastra, Mekanik Salmastra, Özel Kapalı Sistem, Kartuş Tip Mekanik Salmastra
Çalışma Prensipleri
Yandaki renkli kısım sıvının pompa gövdesindeki emiş ağzı alanına, çeviren dişli ve çevrilen dişli dişleri arasındaki dişli boşlukları alanına girişini gösterir. İki siyah ok pompanın dönüş ve sıvının ilerleyişini gösterir.
Dişliler ile pompa gövdesi arasında sıvının ilerleyişine dikkat edin. Dişliler birbirlerinin arasında değil, gövde ile dişli boşlukları arasında akışkanı taşımaktadırlar. Bu resim pompanın iç kısmının dolup sıvının boşaltma ağzı alanına itilmesinden hemen önceki durumunu göstermektedir.
Bu görüntü pompanın tamamen dolup taştığı durumu ve sıvının boşaltma işlemini, boşaltma ağzından ilerleyişini göstermektedir. Sıvıyı boşaltma ağzından dışarı doğru iten, çeviren ve çevrilen dişlilerin dişleri birbiri içine geçer.
Sıkça Sorulan Sorular

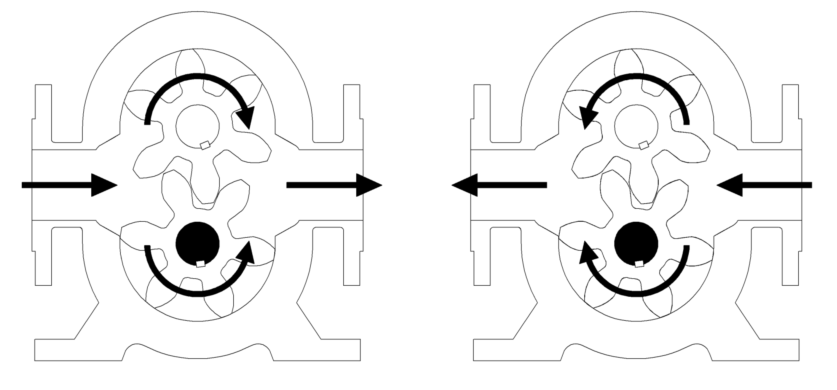

Emme ve basma yönleri nasıl değişir?
Helis dişli pompalar kaplinden pompaya doğru bakıldığında saat yönünde dönerler. Bu yön pompa üzerinde bir ok ile gösterilmiştir. Pompa çok kısa bir süre için çalıştırılıp sonra hemen durdurularak ok yönünde döndüğü kontrol edilmelidir.
Helis dişli pompalar istenildiğinde aksi yönde de çalıştırılabilirler. Pompa üzerinde bypass varsa basma yönü değiştirildiğinde bypass yönü de değiştirilmelidir.
