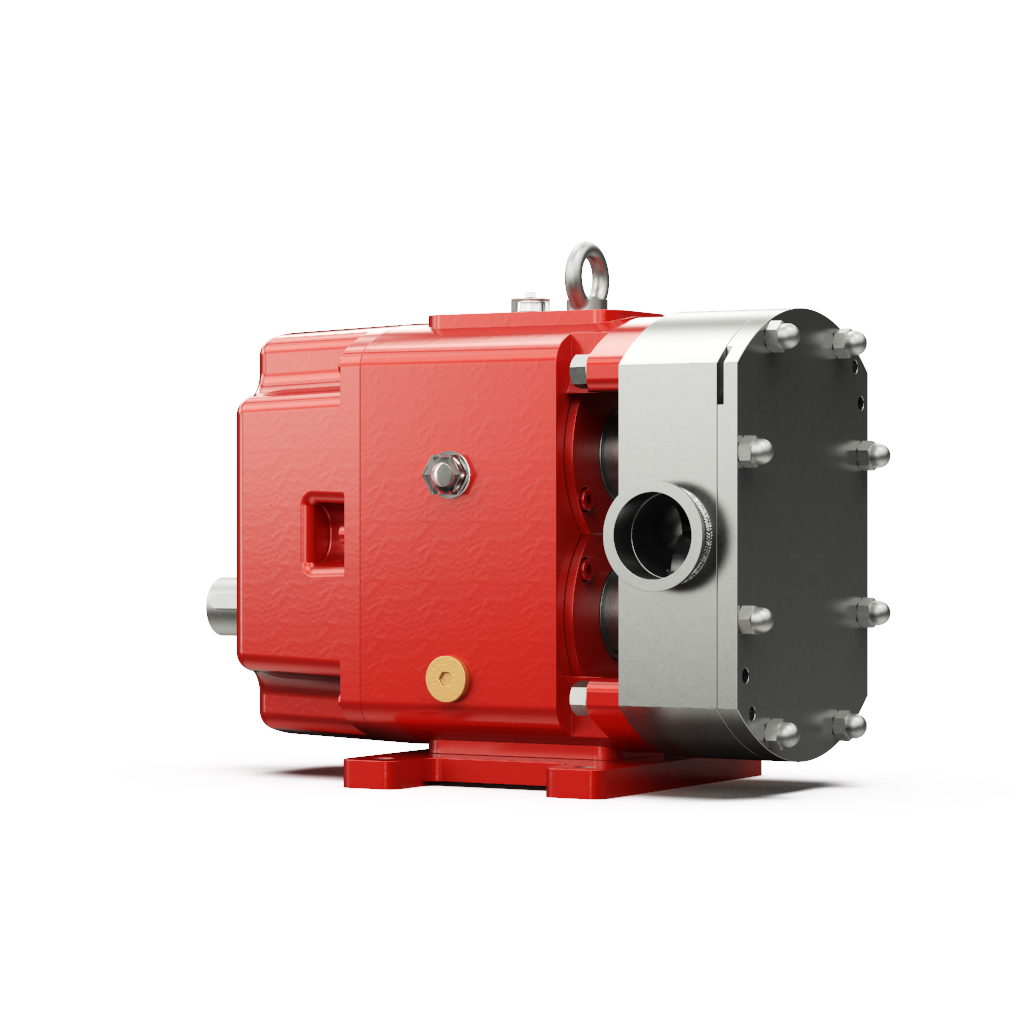

| L11110 – L11210 – L11310 – L11410 | L13150 – L13250 – L13350 – L13450 | ||
| L11120 – L11220 – L11320 – L11420 | L14155 – L14255 – L14355 – L14455 | ||
| L11120 – L11220 – L11320 – L11420 | L14155 – L14255 – L14355 – L14455 | ||

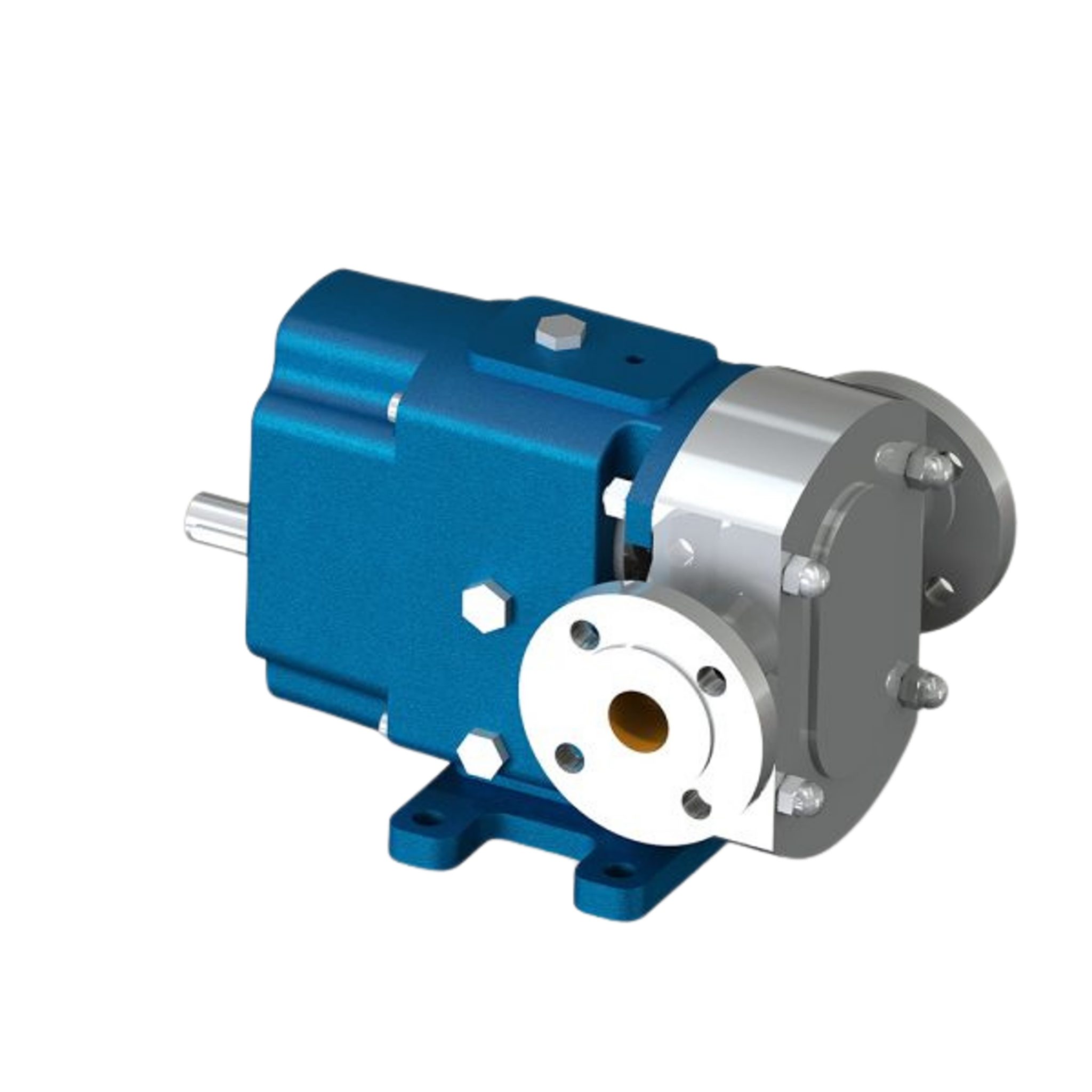

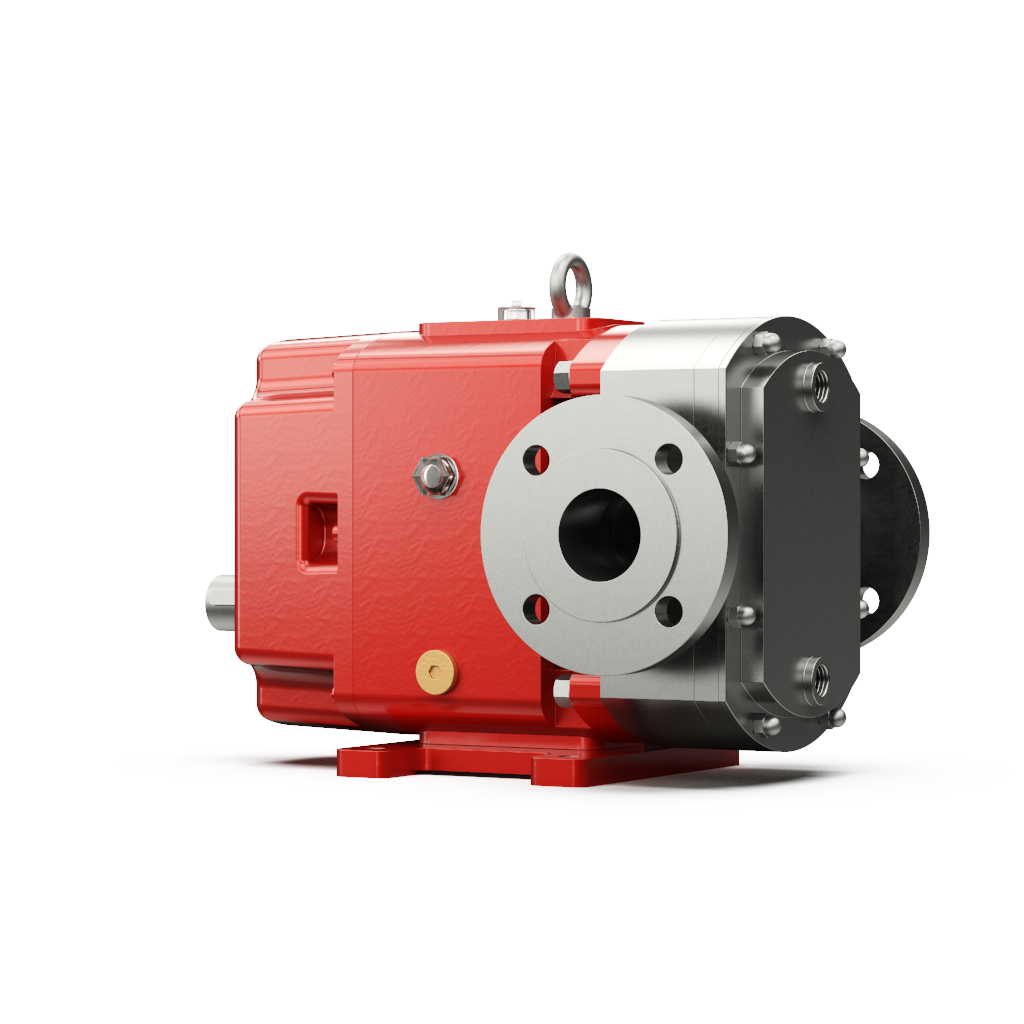

| L11125 – L11225 – L11325 – L11425 | L14160 – L14260 – L14360 – L14460 | ||
| L11125 – L11225 – L11325 – L11425 | L14160 – L14260 – L14360 – L14460 | ||
| L11130 – L11230 – L11330 – L11430 | L1565 | ||
| L11130 – L11230 – L11330 – L11430 | L15165 – L15265 – L15365 – L15465 | ||

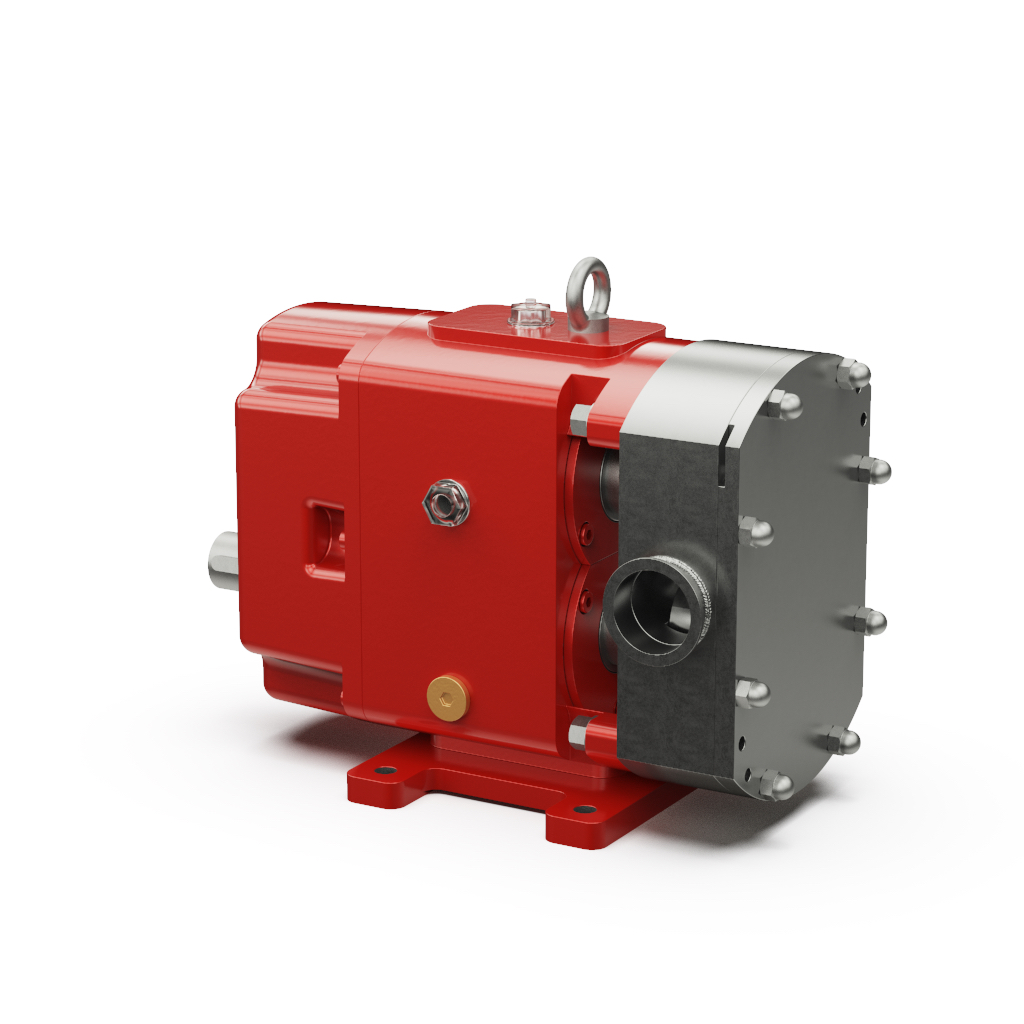

| L12135 – L12235– L12335 – L12435 | L1570- YLP6-355-060-açık-kapak | ||
| L12135 – L12235– L12335 – L12435 | L15170 – L15270 – L15370 – L15470 | ||
| L12140 – L12240 – L12340 – L12440 | L1775- YLP6-285-050-Körkapaklı | ||

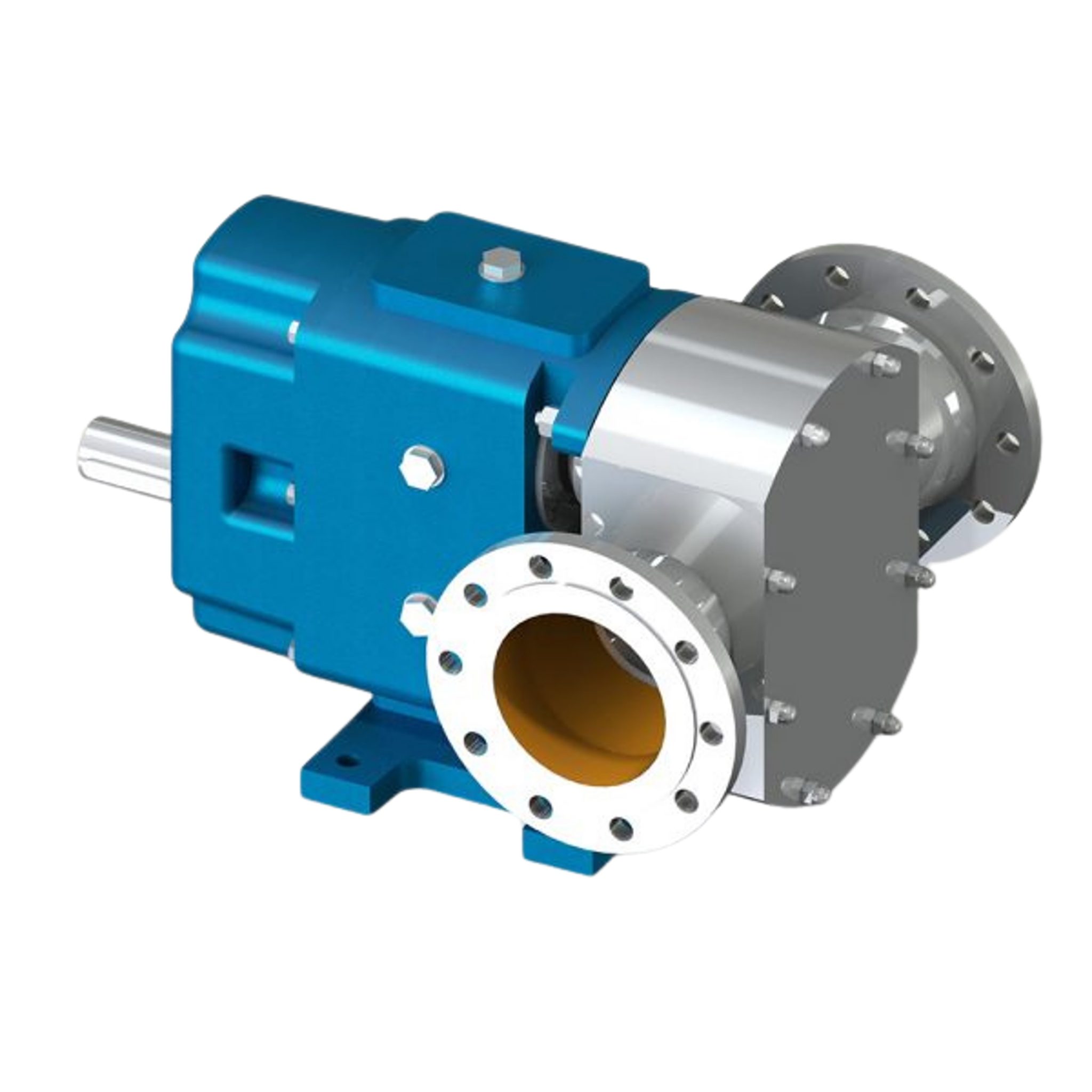

| L12140 – L12240 – L12340 – L12440 | L17175 – L17275 – L17375 – L17475 | ||
| L13145– L13245– L13345 – L13445 | L1775- YLP6-285-050-Körkapaklı | ||
| L13145– L13245– L13345 – L13445 | L17180 – L17280 – L17380 – L17480 | ||
| L13150 – L13250 – L13350 – L13450 | YLP10-1000-23-Flanşlı | ||
| YLP10 – 1000 – 23 |
| POMPA DEĞERLERİ | |||
| Q | : 0,100 – 400 m³/h | T | : 0 ~ 150 ºC |
| Hm | : 1 ~ 10 Bar | n | : 20 – 1200 d/d |
| Visc. | : 100 ~ 250.000 SSU | ||
Ürün Özellikleri
Hijyenik malzeme ve tasarımı sayesinde lob pompalar, sıvının yapısını bozmadan güvenilir bir şekilde transfer eder. Viskoziteye bağlı olarak, 10 Bar’a kadar basınç elde etme kapasitesine sahiptir.
Rotary Lobe Pumps, are driven by Timing Gears. Rotor lobes, which are located on two parallel shafts in a stainless steel casing, are prevented from physical contact with each other and/or with inner surface of casing by timing gears. Rotational motion received from driver’s shaft are transferred in the opposite direction to pump’s driven timing gear by driving timing gear.
Rotary Lobe Pumps are reliable thanks to its hygiene design, capable of pumping without damaging liquid’s structure, and depending on liquid’s viscosity, Rotary Lobe Pumps have the ability of generating pressure up to 12 Bar.
KULLANIM ALANLARI
- Yoğurt, süt, krema, bal, pekmez, reçel gibi hassas ve viskoz gıda ürünlerinin taşınması
- Katı parçacık içeren ürünlerin (meyve parçacıklı yoğurt, reçel vb.) zarar vermeden pompalanması
- Merhem, krem, losyon, şampuan, diş macunu gibi yoğun kıvamlı ürünlerin hijyenik koşullarda transferi
- Reçine, polimer, boya, vernik gibi viskoz ve yapışkan kimyasalların pompalanması
- Çamur, yoğun atık su ve kimyasal çözeltilerin taşınması, aşındırıcı sıvıların pompalanması
- Kağıt hamuru, nişasta çözeltileri, kaplama maddeleri gibi yoğun sıvıların taşınması
- Yüksek viskoziteli boyaların, verniklerin ve kaplama malzemelerinin hassas bir şekilde transferi
- Protein bazlı sıvılar, maya süspansiyonları, biyokütle içeren sıvıların taşınması
- Yağ, yakıt ve çamur transferi gibi zorlu sıvı transfer uygulamaları
MALZEME SEÇENEKLERİ
- Pompa Rulman Gövdesi, Arka Kapak: Pik
- Loblar, Lob Yuvası, Ön Kapak: Çelik Döküm, Paslanmaz AISI 316 – AISI 316L Döküm
- Yataklar: Rulman
- Sızdırmazlık: Mekanik Salmastra, Yumuşak Salmastra, Özel Kapalı Sistem

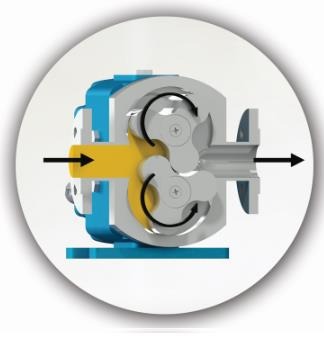

Yandaki renkli kısım sıvının pompa gövdesindeki emiş ağzı alanına, çeviren ve çevrilen dış dişlilerin sayesinde lob boşlukları alanına girişini gösterir. Siyah oklar pompanın dönüş ve sıvının ilerleyişini gösterir.

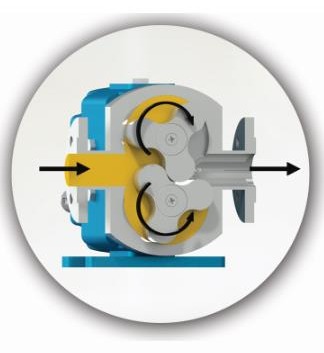

Görüldüğü gibi akışkan taşınması loblar ile lobları içinde barındıran gövde arasında olmaktadır. Akışkan loblar arasından geçmemektedir.

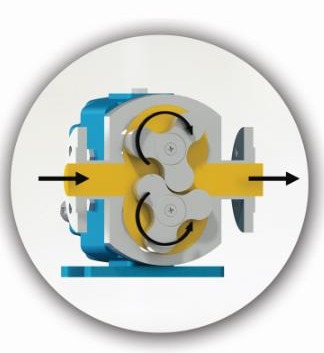

Lob ve lob gövdesi arasındaki boşlukların sıvı için nasıl bir kapalı cep oluşturduğunu görebiliyoruz. Bu görüntü pompanın tamamen dolup taştığı durumu ve sıvının boşaltma işlemini, boşaltma ağzından ilerleyişini göstermektedir. Sonunda lobların gücü ile akışkan basınç altında çıkış ağzına iletilir.
USE AREAS
- Food Industry (Chocolate, Sugar Syrup, Cream, Molasses)
- Chemical Industry (Drugs, Detergents, Soap, Cosmetic creams...)
- Paint Industry
- Pulp & Paper Industry
- Gels, Greases...
MATERIAL OPTIONS
- Pump Body and Cover:Cast iron.
- Lobe Casing and Lobes: Steel cast, stainless AISI 304 / 316 cast.
- Bearings: Bearing
- Sealing: Mechanical seal, lip seal
